Производим промышленные звездочки для приводных и тяговых цепей. Изготовление по чертежам, подбор материалов, специальные исполнения.
Промышленные звездочки для цепей: почему качество изготовления имеет значение
Звездочка является одним из ключевых элементов любой цепной передачи. На первый взгляд это простая деталь с зубчатым профилем, однако именно от точности ее изготовления зависит надежность работы всего механизма.
Неправильно изготовленная или неправильно подобранная звездочка может привести к ускоренному износу цепи, повышенной нагрузке на привод, появлению ударов при работе и сокращению срока службы оборудования.
Наша компания изготавливает промышленные звездочки для цепей, включая изделия для приводных, тяговых и специальных цепей, а также производит звездочки по чертежам, образцам и техническому заданию заказчика.
Звездочка и цепь работают как единая система
Одна из самых распространенных ошибок при подборе цепной передачи — считать, что достаточно знать только шаг цепи.
На практике звездочка должна соответствовать конкретному типу цепи и условиям эксплуатации.
При изготовлении учитываются:
- тип цепи;
- шаг цепи;
- количество зубьев;
- диаметр ролика или втулки;
- ширина рабочей зоны цепи;
- посадочные размеры;
- нагрузка на механизм;
- скорость движения;
- особенности оборудования.
Даже две звездочки с одинаковым шагом цепи могут иметь различную конструкцию зубьев и не быть взаимозаменяемыми.
Особенности звездочек для приводных цепей
Приводные звездочки применяются в механизмах, где цепь передает вращательное движение от одного вала к другому.
К ним относятся:
- роликовые цепи;
- втулочные цепи;
- усиленные приводные цепи.
Основные требования к таким звездочкам:
- точный профиль зуба;
- правильное зацепление с цепью;
- минимальные ударные нагрузки;
- равномерное распределение нагрузки;
- соответствие геометрии конкретной цепи.
Ошибки при изготовлении могут привести к:
- ускоренному растяжению цепи;
- износу зубьев;
- повышенному шуму;
- рывкам при работе;
- снижению ресурса оборудования.

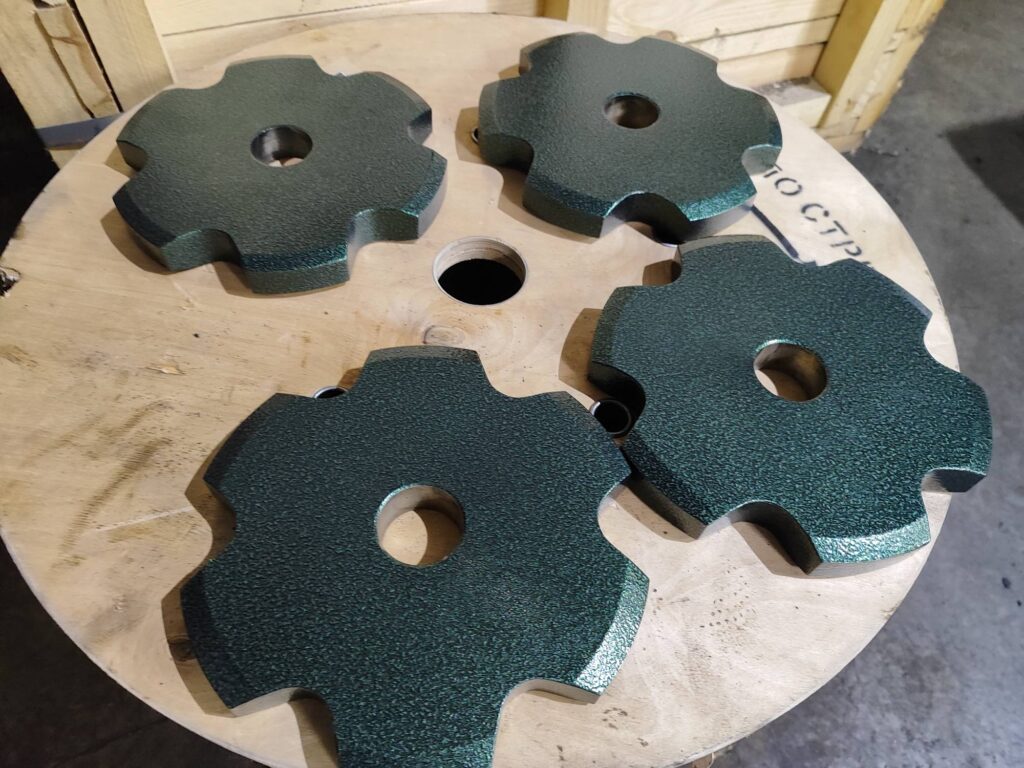

Звездочки для тяговых цепей
Звездочки для тяговых цепей имеют свои особенности, поскольку такие цепи работают не только на передачу вращения, а на перемещение грузов и элементов конвейерных систем.
Они применяются в:
- конвейерном оборудовании;
- транспортных системах;
- подвесных конвейерах;
- промышленных линиях перемещения продукции.
В отличие от стандартных приводных звездочек, звездочки для тяговых цепей могут иметь:
- увеличенную толщину элементов;
- усиленную конструкцию;
- специальную форму зубьев;
- нестандартные посадочные размеры;
- индивидуальное исполнение под конкретное оборудование.
Особенно важна правильная работа пары:
цепь + звездочка
Так как даже небольшое несоответствие геометрии приводит к повышенному износу всей системы.
Почему нельзя использовать любую звездочку с подходящим шагом цепи
Распространенное заблуждение — подобрать звездочку только по размеру шага.
Однако для надежной работы необходимо учитывать множество параметров.
Например:
- профиль впадины зуба должен соответствовать цепи;
- диаметр ролика должен совпадать;
- количество зубьев влияет на плавность работы;
- размеры ступицы должны соответствовать валу;
- материал должен соответствовать нагрузке.
Неправильно подобранная звездочка может привести к тому, что:
- цепь будет работать с ударами;
- появится повышенный износ;
- нагрузка на привод увеличится;
- срок службы оборудования снизится.
Исполнения промышленных звездочек
В зависимости от условий эксплуатации звездочки могут изготавливаться в различных исполнениях.
Цельные звездочки
Наиболее распространенный вариант изготовления.
Применяются при:
- средних нагрузках;
- стандартных условиях эксплуатации;
- компактных механизмах.
Преимущества:
- высокая жесткость;
- надежность;
- простота конструкции.
Звездочки со съемным венцом
Используются в оборудовании, где требуется быстрое обслуживание и замена изнашиваемой части.
Преимущества:
- возможность замены только рабочего элемента;
- снижение затрат на обслуживание;
- увеличение срока службы ступицы.
Сварные звездочки
Применяются при изготовлении крупных и нестандартных изделий.
Конструкция может включать:
- отдельную ступицу;
- зубчатый венец;
- соединительные элементы.
Преимущества:
- возможность изготовления больших размеров;
- оптимизация стоимости;
- ремонтопригодность.
Материалы изготовления звездочек
Выбор материала зависит от условий работы оборудования.
При изготовлении могут применяться:
- сталь 45;
- 40Х;
- легированные стали;
- нержавеющие стали;
- специальные материалы для тяжелых условий эксплуатации.
При выборе материала учитываются:
- нагрузка;
- скорость вращения;
- температура;
- наличие абразивной среды;
- требования к сроку службы.
Термообработка и упрочнение зубьев
Рабочая часть звездочки — зубья — испытывает максимальные нагрузки при взаимодействии с цепью.
Для увеличения ресурса могут применяться различные виды обработки:
- закалка;
- поверхностное упрочнение;
- термообработка отдельных зон.
Важно правильно подобрать характеристики материала.
Слишком мягкий металл приводит к быстрому износу зубьев.
Слишком высокая твердость может сделать деталь менее устойчивой к ударным нагрузкам.
Поэтому технология изготовления должна учитывать реальные условия эксплуатации оборудования.

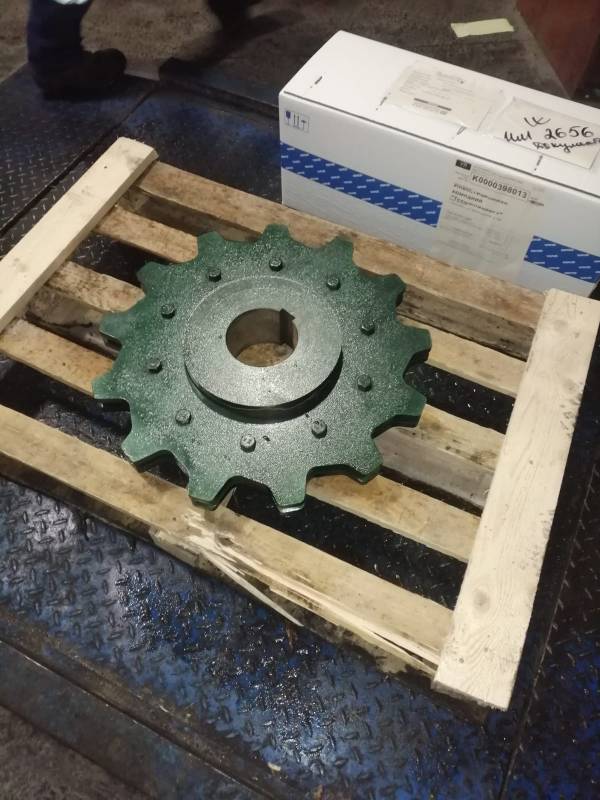

Изготовление звездочек по чертежам заказчика
В промышленном оборудовании часто невозможно использовать стандартные звездочки из каталога.
Причины:
- нестандартные размеры;
- импортное оборудование;
- модернизация механизмов;
- отсутствие оригинальных запасных частей.
Мы производим звездочки по чертежам заказчика, образцам и технической документации.
Возможно изготовление:
- новых звездочек;
- аналогов импортных изделий;
- нестандартных конструкций;
- единичных и серийных партий.
«Изготовление звездочек по чертежам заказчика»
Изготовление по образцу
Если оригинальная документация отсутствует, изготовление возможно по имеющемуся образцу.
Для работы могут использоваться:
- старая звездочка;
- фотографии;
- размеры;
- отдельные элементы;
- техническое описание оборудования.
После анализа специалисты определяют конструкцию изделия и подготавливают производство.
Почему выбирают изготовление звездочек у производителя
Заказывая изготовление напрямую у производителя, можно получить:
- изделие под конкретное оборудование;
- правильный подбор материала;
- учет условий эксплуатации;
- изготовление нестандартных размеров;
- контроль качества производства;
- возможность изготовления небольших партий.
Часто задаваемые вопросы
Можно ли изготовить звездочку по старому образцу?
Да. При отсутствии чертежа возможно изготовление по образцу, фотографии и размерам изделия.
Изготавливаете ли вы звездочки для тяговых цепей?
Да. Производим звездочки для различных типов цепей, включая тяговые и специальные конвейерные цепи.
Можно ли заказать нестандартную звездочку?
Да. Изготавливаем изделия по индивидуальным чертежам и техническому заданию заказчика.
Какие материалы используются?
Материал подбирается в зависимости от нагрузки, условий эксплуатации и требований к ресурсу изделия.
Заключение
Промышленная звездочка — это не просто элемент цепной передачи, а важная часть механизма, от которой зависит надежность всей системы.
Правильный подбор конструкции, материала и технологии изготовления позволяет увеличить срок службы цепи, снизить нагрузку на оборудование и избежать незапланированных остановок производства.
Наша компания производит звездочки для приводных и тяговых цепей, а также специальные изделия по чертежам, образцам и техническому заданию заказчика.
Мы изготавливаем как стандартные промышленные звездочки, так и нестандартные конструкции для конвейерного и специального оборудования.
